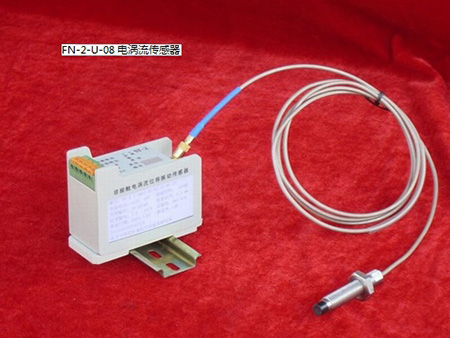

電渦流傳感器測微測振

發布日期:2020-03-24

6
3

電渦流傳感器是以高頻電渦流效應為原理的非接觸式測量位移或振動的傳感器。測量對象是金屬物體位移及運動狀況。

電渦流傳感器可靠性好、測量范圍寬、靈敏度高、分辨率高、響應速度快、抗干擾力強、不受油污等介質影響、結構簡單、安裝方便。

目前廣泛應用于能源、化工、醫學、汽車、冶金、機器制造、軍工、科研教學等諸多領域。

主要技術參數:

1)線性電源輸入:±15V

2)前置輸出:-2~-10V

3)變換輸出:4~20 mA;0~5V;1~5V

4)線性量程:0.8~20 mm

5) 分 辨 率:0.1~2.5 mm/mV

6)非 線 性:±1%

7) 輸出阻抗:100Ω

8)頻率響應:10HZ~500HZ

9)使用溫度:0℃~65℃。


通用型傳感器指標:(電源-24V )

參數

標準傳感器規格

探頭直徑

3

5

8

11

18

25

50

線性量程

0.8

1.5

2

4

6

10

20

靈敏度mV/μ

10

8

8

4

2

0.8

0.4

非線性誤差(%)

±1.0

±1.0

±1.0

±1.0

±1.0

±1.0

±1.0

互換性誤差(%)

2.5

2.5

2.5

2.5

2.5

2.5

2.5

探頭溫度漂移

0.05

0.05

0.05

0.05

0.05

0.05

0.05

分辨率μm/mV

0.1

0.125

0.125

0.25

0.5

1.25

2.5

最小被測面直徑㎜

10

15

20

30

55

75

150

線性區電壓(V)

-2?~-10

-2?~-12

-2?~-18

-2?~-18

-2?~-14

-2?~-10

-2?~-10

頻率響應KHZ

>5

>5

>5

>5

>5

>5

>5

波紋(mA)

<10

<10

<10

<10

<10

<10

<10

功耗(W)

<1

<1

<1

<1

<1

<1

<1


工作原理:

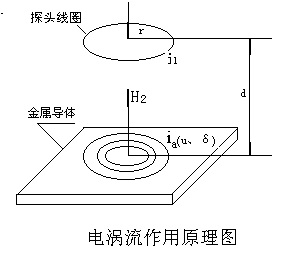

將一塊金屬板放在傳感器探頭線圈附近,當傳感器線圈中有一高頻電流通過時,便產生了高頻電磁場。此交變磁場通過靠近的金屬板,便在金屬板表面產生感生電流。在電磁學上稱為電渦流,如下圖所示。

1

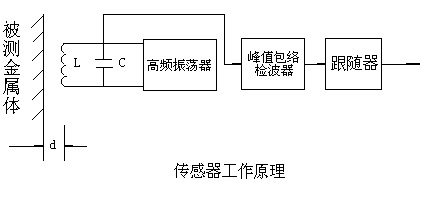

....根據楞次定律,電渦流也產生一個交變磁場。其方向與傳感器線圈的原磁場方向相反,因此這兩個磁場相互迭加,改變了傳感器線圈的阻抗。這一變化既與電渦流效應有關又與靜磁學效應有關,即與金屬導體的電導率、磁導率、幾何形狀、線圈幾何參數、激勵電流頻率以及線圈到金屬導體的距離等參數有關。若前幾項參數不變,其輸出信號只與距離參數有關,從而可實現測距。 電渦流位移傳感器正是利用這個定律將傳感器線圈與被測金屬導體之間距離的變化轉換成線圈品質因數、等效阻抗和等效電感三個參數的變化。再通過測量、檢波、校正等電路變?yōu)榫€性電壓(電流)的變化。如下圖所示。

2

用戶訂貨時一定告知被測對象是什么金屬材料,我們會根據要求來進行傳感器標定和校準。

傳感器應用舉例:

1、軸的徑向振動量

2、軸向位移的測量

3、鍵相測量

4、偏心測量

5、脹差測量

6、轉速測量

7、用于科研和教學的多功能柔性轉子試驗臺

1)剛性轉子動平衡

2)剛性轉子動平衡

3)轉子的臨界轉速

4)轉子結構形式的變化對臨界轉速的影響

5)柔性轉子的振型

6)轉子在振動過程中由于摩擦引起的振動

7)滑動軸承油膜形成

8)滑動軸承油膜震蕩

9)非接觸測量軸的徑向振動和軸向位移

8、滾動軸承、電機換向器的整流片的動態監測

9、其它用途:

1)測量柴油機燃燒噴嘴形閥的上升動作

2)測量氣缸內活塞的動作

3)監測軋輥的壓限量

4)檢測汽車、自行車、摩托車的偏擺

5)檢測電風扇軸的動平衡、扇葉的動平衡

6)監測原子反應堆的料棒振動

7)測量船舶螺旋槳各部位的振動

8)測量壓力機在高壓下的變形

9) 測量蒸汽管的熱脹量

10)測量導彈、火箭發射臺在發射時的動態

11)判斷高速電機的磨損

12)測量制動物體的移動

13)測量建筑物、橋梁、車輛、飛機、堤壩等實驗?zāi)P?/strong>

14)的振動,離心,靜力試驗時的位移式形變

15)測量機械構件在受力時相對于零位的位移或形變

16)監測精密機床的振動

17)大型磨床安裝工件時的精密定位

18)檢測流水線中工件的尺寸公差并自動計數

19)測量轉速

20)在線檢測管,棒材在冷軋過程中的尺寸公差

21)磁懸浮列車測量定位

22)磁懸浮設備定位與測量

23)檢測長軋鋼焊接處的翹曲度

24)檢測工件的內外徑

25)檢測加熱設備隔熱材料的厚度

26)檢測金屬表面非金屬涂層的厚度

27)測量紡織機械高速旋轉錠子的振動

28)汽車、飛機、坦克的耐振試驗

29)貨幣真?zhèn)蔚淖R別

30)組合新型壓力、速度、流量等傳感器。
