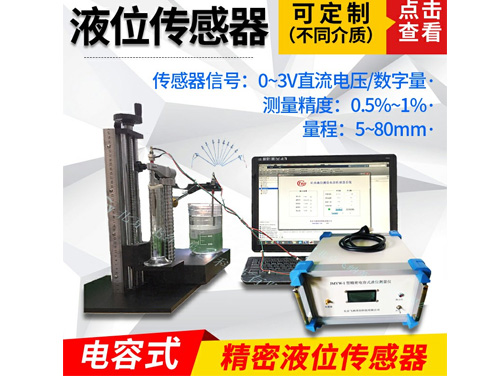

多點巡檢與485通訊的精密電容式液位測量系統

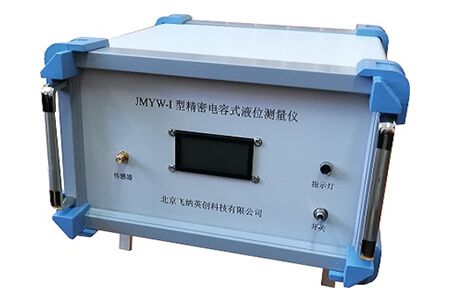

精密電容式液位測量儀

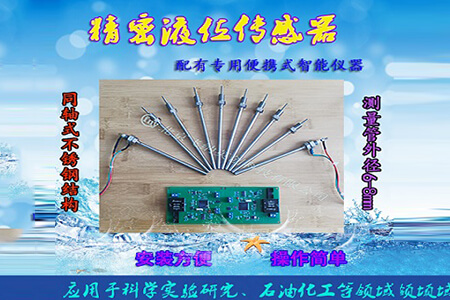

精密電容式液位測量傳感器

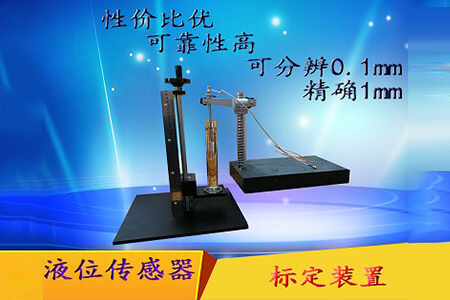

精密液位測量標定裝置

電容傳感器的基本結構是由兩個導電極板和被測介質組成，且該兩極板之間相互絕緣。目前市場上所售電容傳感器款式很多，適用場合和測量精度各異，但其組成結構差別不大，大致可以分為兩大類：一是平行板式電容傳感器，二是圓柱同軸式電容傳感器。

新研制的精密電容式液位傳感器采用圓柱同軸式結構，由兩根不銹鋼管同軸安裝組成，半徑較小的為電容器內電極，半徑較大的不銹鋼管為電容器外電極，中間填充的非導電被測液體作為電容器的絕緣介質。如果被測液體為導電液體，則需對內外電極與被測介質接觸的所有部分進行絕緣處理。

該精密電容式液位傳感器參數

測量介質環境：硅油(也可訂制其它種類測量介質傳感器)

量程：5～80mm

測量精度：0.5%～1%

供電：9～12V直流電壓

測量管外徑：6～8mm

傳感器信號：0～3V直流電壓和數字量兩種方式輸出.

配套電路板采用單片智能系統，具有12位A/D數據采集和485數據通訊功能，配備上位機數據接收、顯示和存貯軟件。傳感器安裝孔為10mm，一般為螺母緊固鏈接。
